За долгие годы работы с электрооборудованием я пришёл к простому выводу: надёжность системы часто определяется не только её «сердцем», но и «броней». Многие сосредотачиваются на характеристиках силовых элементов, забывая о важности правильного монтажа и защиты. Сегодня я хочу поделиться с вами опытом, который, уверен, сэкономит вам время, средства и нервы. Речь пойдёт о корректном обустройстве вводно-распределительных устройств, где ключевую роль играют ящики с трансформатором ятп.

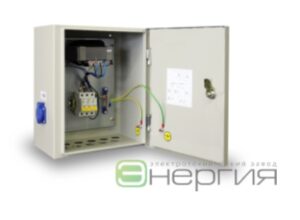

Конструкция и компоненты: что внутри стального корпуса
Первое, с чем вы сталкиваетесь, – это сам корпус. Он не просто металлический ящик. Это расчётная конструкция, обеспечивающая механическую прочность, защиту от пыли и влаги, а также безопасность персонала. Толщина стали, качество сварных швов и покрытия – это не мелочи, а факторы, определяющие срок службы всего устройства.
Внутри компактного пространства размещены несколько ключевых элементов, чья совместная работа и создаёт ту самую надёжность.
Силовой трансформатор ЯТП
Это основной функциональный блок. Его задача – понижение напряжения контрольных цепей, релейной защиты, автоматики и сигнализации до безопасного уровня, как правило, 100 В. Почему это важно? Потому что это обеспечивает гальваническую развязку цепей и безопасность обслуживающего персонала. При выборе обращайте внимание на:
- Мощность: она должна быть достаточной для питания всех планируемых к подключению нагрузок с запасом не менее 20%.
- Класс точности: для учёта электроэнергии требуются трансформаторы с высоким классом точности (0.5S или 1.0), для защиты допустимы более низкие классы.
- Исполнение: сухие или маслонаполненные. Сухие более безопасны с точки экологии и пожарной безопасности, что делает их предпочтительным выбором для большинства современных объектов.
Коммутационные и защитные аппараты
Рядом с трансформатором в ящике монтируется аппаратура управления и защиты. Её состав может варьироваться, но база остаётся неизменной:
- Вводные автоматические выключатели: обеспечивают защиту от токов короткого замыкания и перегрузки на вводе.
- Разрядники или ограничители перенапряжений (ОПН): критически важный элемент для защиты изоляции трансформатора от коммутационных и атмосферных перенапряжений. Игнорирование этого компонента – прямая дорога к выходу оборудования из строя.
- Предохранители: выступают в роли последнего рубежа защиты, срабатывая при возникновении аварийных режимов, с которыми не справился автоматический выключатель.
Процесс монтажа и подключения: пошаговая логика действий
Неправильный монтаж может свести на нет все преимущества даже самого качественного оборудования. Подход должен быть системным и последовательным.
Подготовка основания и установка ящика
Монтаж начинается не с распаковки, а с подготовки места. Основание должно быть ровным, жёстким и соответствовать проекту по расположению. Закрепление ящика на фундаменте или металлоконструкциях должно исключать его вибрацию и смещение. Проверьте заземляющие контакты на корпусе – их чистота и доступность обязательны.
Коммутация силовых цепей
Это самый ответственный этап. Подключение первичных цепей к трансформатору в ящике ятп выполняется кабелем, сечение которого рассчитано на полный рабочий ток. Все соединения должны быть затянуты с рекомендуемым моментом, который указан в паспорте оборудования. Неполный контакт – это точка локального перегрева, которая со временем приведёт к оплавлению изоляции и аварии. Обжимные наконечники на многожильных проводниках – не опция, а необходимость.
Сборка вторичных цепей
После силовых цепей переходите к цепям вторичной коммуникации. Здесь важна аккуратность. Провода должны быть уложены в кабельные каналы или закреплены стяжками. Маркировка каждой жилы согласно принципиальной схеме – это не бюрократия, а то, что позволит вам или вашим коллегам в будущем за полчаса найти неисправность, а не тратить на это дни. Особое внимание уделите цепям учета, где любая неточность приведет к ошибкам в измерениях.
Контрольная операция: проверка и пусконаладка
Подача напряжения на только что собранную установку без предварительных проверок – недопустимый риск. Перед первым включением необходимо выполнить:
- Визуальный осмотр: убедиться в отсутствии посторонних предметов, чистоте контактов, правильности всех соединений.
- Прозвонку цепей: мультиметром проверить правильность сборки силовых и вторичных цепей, отсутствие коротких замыканий.
- Измерение сопротивления изоляции: мегомметром проверить состояние изоляции между фазами и относительно земли. Значения должны соответствовать нормам ПУЭ.
- Проверку работы защит: после подачи напряжения убедиться в корректной работе автоматических выключателей, измерить выходное напряжение на вторичных обмотках.
Именно на этом этапе, когда все проверки позади и оборудование выведено на рабочий режим, и раскрывается главная мысль. Ценность грамотно собранных и установленных ящиков для трансформаторов ятп заключается не в их стоимости или бренде. Она заключается в создании предсказуемой и управляемой системы. Вы получаете не просто точку преобразования напряжения, а защищённый, ремонтопригодный узел, состояние которого легко контролировать. Это даёт вам долгосрочную уверенность в бесперебойности электроснабжения вашего объекта, позволяет чётко планировать ремонты и исключает внезапные аварийные отключения. В конечном счёте, такое внимание к деталям – это не педантичность, а высшая форма профессионального уважения к своему делу и к безопасности людей, которые будут работать с этим оборудованием после вас.
