За тридцать лет работы на тяжелой технике я прошел путь от машиниста до руководителя проектов. За это время в арсенале землекопов появилось множество навесного оборудования, но лишь единицы из них по-настоящему изменили подход к работе. Сегодня я хочу детально разобрать один из таких инструментов, который часто недооценивают, а зря. Речь пойдет о вибропогружателе. Это не просто «дрыгалка» для шпунта, а сложный агрегат, эффективность которого целиком зависит от понимания его принципов работы и тонкостей применения.
Конструкция и принцип действия: что скрыто внутри стального корпуса

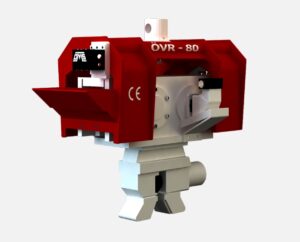

Внешне устройство выглядит как массивная стальная коробка с проушинами для крепления. Однако его сердце – это дебалансный вал, расположенный в масляной ванне корпуса. Привод, будь то гидравлический от штатной системы экскаватора или самостоятельный дизельный, раскручивает этот вал до высоких частот. Возникающая центробежная сила создает направленные вертикальные колебания. Ключевой момент, который многие упускают – это синхронизация валов. В современном вибропогружателе для экскаватора установлены два дебалансных вала, вращающихся навстречу друг другу. Это позволяет суммировать вертикальные вибрации, гася при этом горизонтальные, что обеспечивает строго осевое погружение элемента и защищает стрелу экскаватора от опасных боковых нагрузок.
Качество работы определяют несколько технических параметров, которые необходимо соотносить с задачами:
- Амплитуда колебаний (размах): определяет, насколько сильно смещается наконечник. Большая амплитуда критически важна для преодоления плотных прослоек грунта, например, гравия.
- Частота колебаний (скорость вращения валов): измеряется в оборотах в минуту. Высокая частота эффективна в сыпучих, песчаных и водонасыщенных грунтах, буквально разжижая их вокруг погружаемого элемента.
- Возмущающая сила: измеряется в килоньютонах (кН). Это результирующая центробежная сила, которая передается на погружаемый элемент. Слишком малая сила не продавит грунт, избыточная может разрушить шпунт или сваю.
Критерии выбора и интеграция: от паспортных данных к реальной работе
Подбор оборудования – это не вопрос личных предпочтений, а строгая инженерная задача. Первый и главный шаг – анализ проектных данных: тип и геометрия погружаемых элементов (шпунт Ларсена, трубы, ж/е сваи) и подробный геологический разрез площадки. На основе этих данных формируются технические требования.
Далее необходимо провести тщательный аудит базовой машины – экскаватора. Мощность его гидросистемы является определяющим фактором. Каждый вибропогружатель для экскаватора требует определенного расхода литров в минуту и рабочего давления. Попытка «повесить» мощный погружатель на машину со слабой гидравликой приведет к падению производительности, перегреву масла и преждевременному износу насосов. Не менее важен и момент опрокидывания экскаватора. Вибратор создает динамическую нагрузку, поэтому масса навески и вылет стрелы должны укладываться в параметры устойчивости машины, указанные в ее паспорте.
Процесс монтажа и запуска тоже требует внимания к деталям. Быстросъемные соединения должны быть абсолютно чистыми перед подключением. Контур гидравлики должен быть оборудован клапаном защиты от перегрузок. Первые минуты работы после установки – контрольные. Необходимо прислушаться к работе гидронасосов экскаватора: не должно быть сильных скачков давления или нехарактерного шума. Сам вибропогружатель должен работать без биений и резких стуков, указывающих на проблемы с валами или подшипниками.
Таким образом, главная мысль, которую я хочу донести, заключается в следующем. Высокая производительность и срок службы этого оборудования достигаются не покупкой самого дорогого бренда, а точным инженерным соответствием. Соответствием трех ключевых элементов: технических параметров вибропогружателя, характеристик базового экскаватора и условий конкретной рабочей площадки. Игнорирование любого из этих факторов превращает высокотехнологичный инструмент в источник постоянных простоев и финансовых потерь. Правильно подобранный и настроенный агрегат становится надежным партнером, который в разы ускоряет работы по ограждению котлованов, укреплению берегов или погружению свай, обеспечивая при этом безупречное качество и предсказуемый результат.
