В российском машиностроении и металлообработке пескоструйная обработка поверхностей приобретает все большую популярность благодаря своей эффективности в удалении ржавчины, краски и загрязнений. По данным Минпромторга РФ, в 2025 году объем рынка абразивной обработки вырос на 15%, что связано с импортозамещением и развитием собственных производственных мощностей. Если вы планируете внедрить такое оборудование, обратите внимание на пескоструйные камеры, которые позволяют проводить работы в контролируемой среде. Эта статья подробно разберет принцип работы устройств, их основные виды и ключевые требования к помещению, чтобы вы могли выбрать оптимальный вариант для своего предприятия.
Пескоструйные камеры представляют собой закрытые конструкции, предназначенные для безопасной и эффективной абразивной обработки деталей различного размера. Они используются в автосервисах, судостроении, ремонте оборудования и подготовке поверхностей перед покраской. В России такие системы особенно востребованы на заводах Урала и в Центральном федеральном округе, где сосредоточено основное машиностроение.

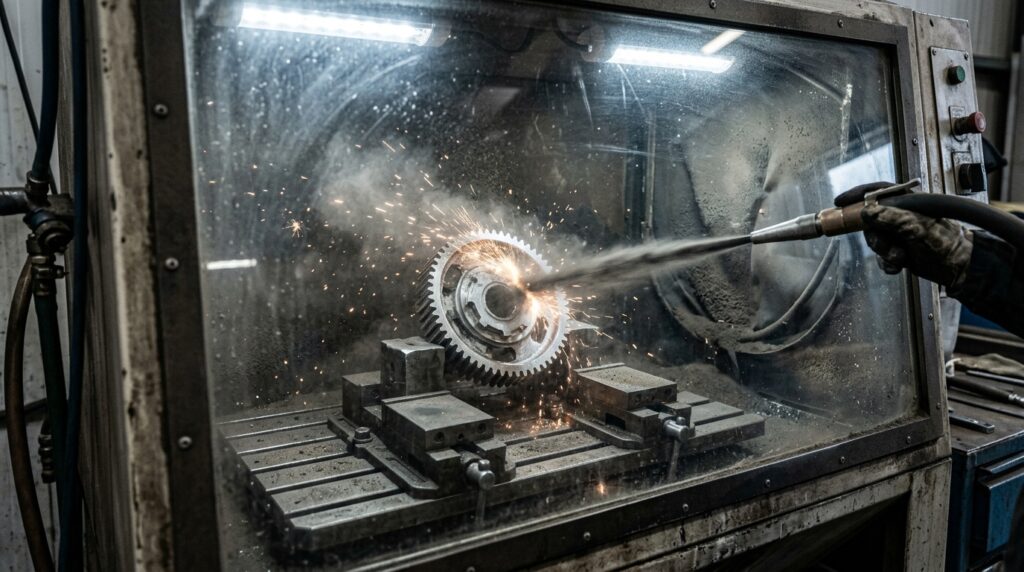

Пескоструйная камера в действии: абразивный поток равномерно очищает поверхность крупногабаритной металлической конструкции.
Преимущества камерного пескоструения очевидны: минимизация пыли, экономия абразива и возможность работы с большими партиями деталей. Однако для максимальной отдачи важно понимать, как именно функционирует система и что требуется для ее установки.
Принцип работы пескоструйных камер
Основной принцип действия пескоструйной камеры заключается в создании мощного потока абразивного материала под высоким давлением, направленного на обрабатываемую поверхность. Система состоит из нескольких ключевых компонентов: герметичного корпуса, абразивного бака, компрессора, сопла и системы вентиляции. Процесс начинается с загрузки абразива — кварцевого песка, корунда или стеклянных шариков — в специальный бункер. Компрессор нагнетает воздух под давлением от 4 до 8 бар, что ускоряет частицы абразива и выталкивает их через сопло со скоростью до 100 м/с.
«Эффективность пескоструйной обработки напрямую зависит от правильного подбора абразива и давления: для мягких металлов подходят гранулы диаметром 0,2–0,5 мм, а для твердых — до 1,5 мм.»
Внутри камеры оператор, защищенный спецодеждой и маской с подачей воздуха, манипулирует пистолетом или манипулятором, равномерно обрабатывая деталь. Отскочившие частицы абразива и загрязнения оседают на решетчатом полу, откуда поступают в циклонный сепаратор. Этот элемент отделяет чистый абразив для повторного использования, снижая расход материала на 30–50%. Система аспирации улавливает пыль и мелкие фракции, направляя их в фильтры.
Современные российские модели, такие как камеры от производителей Пескомет или Абразивтех, оснащены автоматикой: датчиками уровня абразива, автоматическим регулированием давления и даже роботизированными манипуляторами. Это особенно актуально для серийного производства на заводах вроде Уралвагонзавода или в нефтегазовом секторе.
- Загрузка абразива в бункер и запуск компрессора.
- Формирование струи под давлением и направленный обстрел поверхности.
- Сбор отработанного материала через вибрационный сито.
- Очистка воздуха и рециркуляция абразива.
- Выгрузка готовой детали и подготовка к следующему циклу.

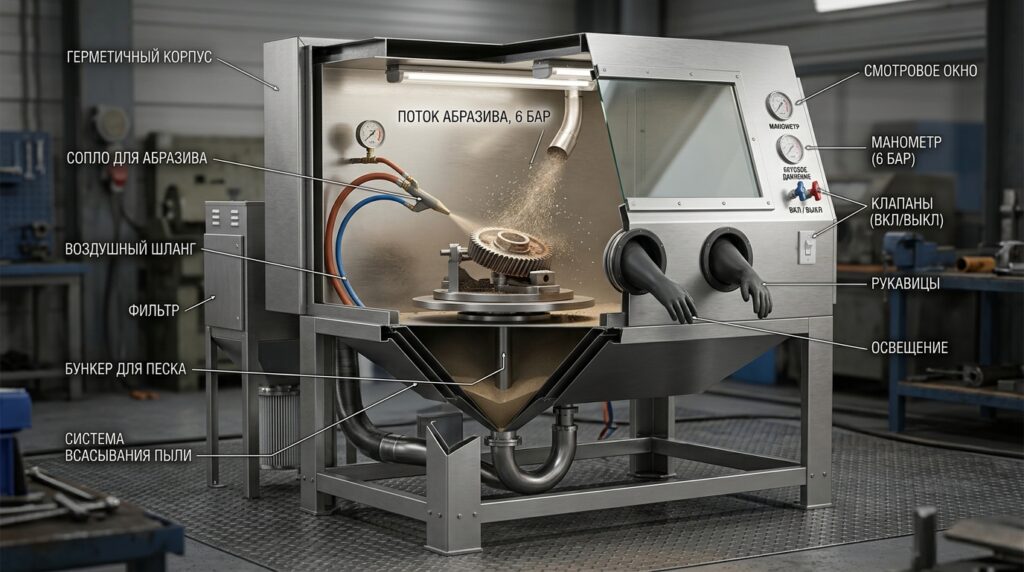

Схема принципа работы: от компрессора до сепаратора — полный цикл обработки в пескоструйной камере.
Длительность обработки зависит от типа поверхности: ржавчину с листа металла снимают за 5–10 минут на м², а старую краску — до 20 минут. Важный фактор — равномерность потока, которую обеспечивают качественные сопла из карбида вольфрама, устойчивые к износу до 200 часов работы.
«В российских условиях, с учетом переменного качества воздуха и абразивов, рекомендуется устанавливать дополнительные осушители, чтобы избежать комкования материала.»

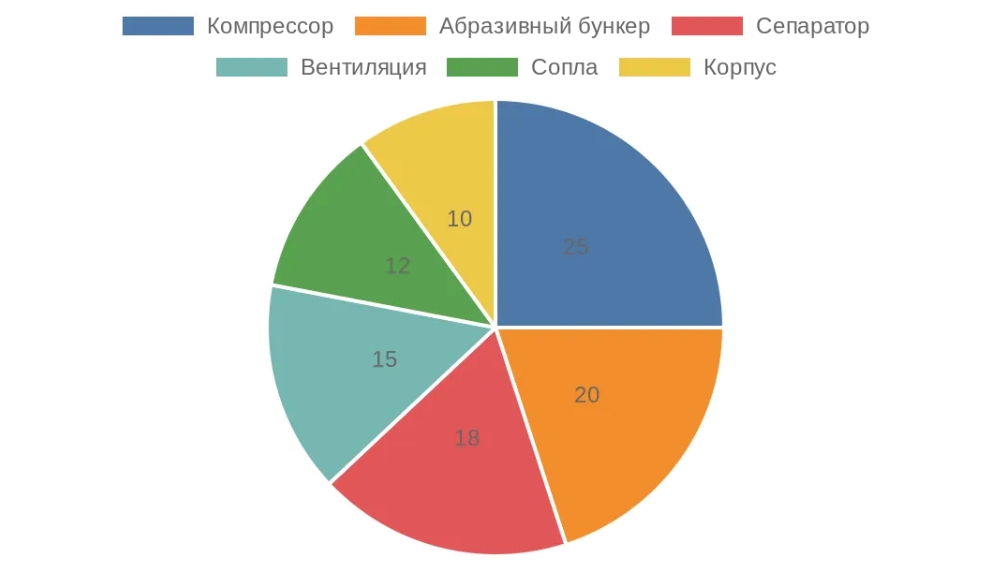

Для понимания распределения нагрузки на компоненты системы полезна следующая диаграмма.
Эта диаграмма иллюстрирует, как энергия распределяется между основными элементами: компрессор несет наибольшую нагрузку, за ним следует бункер. Такой баланс помогает при планировании обслуживания.
Виды пескоструйных камер
Разнообразие конструкций пескоструйных камер позволяет выбрать модель под конкретные задачи производства. Они классифицируются по размеру, способу загрузки деталей, типу автоматизации и абразивной системе. На российском рынке преобладают установки отечественного производства, адаптированные к ГОСТ 12.2.007.0-75 по безопасности труда.
Простейшие ручные камеры бокового открывания подходят для малых мастерских. Их объем варьируется от 1 до 5 м³, что позволяет обрабатывать детали до 2 метров в длину. Такие модели экономичны в эксплуатации, но требуют постоянного присутствия оператора.

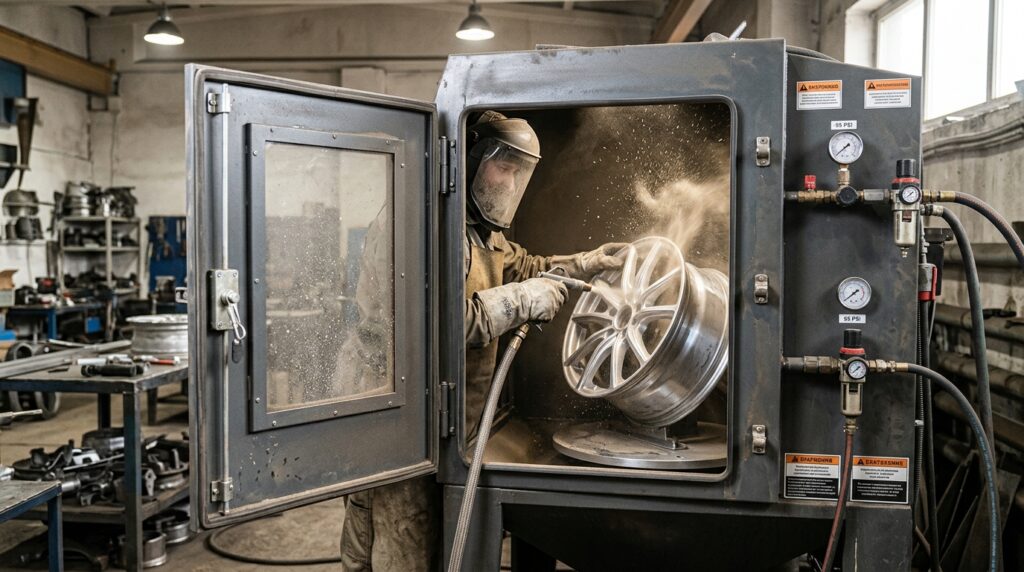

Ручная камера бокового открывания: идеальный вариант для автосервисов, где обрабатывают диски и кузовные элементы.
«Для небольших российских автосервисов ручные камеры окупаются за 6–12 месяцев за счет снижения затрат на аутсорсинг обработки.»
Камеры с фронтальным порталом — следующий уровень, предназначены для крупногабаритных изделий вроде рамы трактора или судовых панелей. Загрузка происходит через раздвижные двери или подъемный механизм, объем достигает 20–50 м³. Они оснащены телескопической платформой для перемещения деталей.
Проходные камеры применяются в конвейерных линиях: деталь заезжает с одной стороны, выходит с другой после обработки. Такие системы популярны на заводах КАМАЗ и в судостроении Астрахани, где важен высокий ритм производства — до 100 деталей в час.
- Ручные закрытые камеры: для деталей до 500 кг.
- Камеры с портальной системой: для грузов до 5 тонн.
- Проходные туннельные: для серийного потока.
- Автоматизированные с роботами: для высокоточной обработки.
По абразивной системе выделяют вакуумные камеры, где струя всасывается обратно через то же сопло, минимизируя потери материала. Они компактны и подходят для тонких покрытий. Инжекторные модели используют низкое давление (0,5–3 бар) для деликатной работы с алюминием или пластиком.
В 2026 году на российском рынке лидируют гибридные камеры с комбинированным абразивом: песок плюс пластиковые гранулы для экологичной обработки. Производители вроде Техноабразив предлагают модульные конструкции, которые легко расширяются.
| Вид камеры | Объем, м³ | Производительность, м²/час | Цена, руб. (примерно) |
|---|---|---|---|
| Ручная боковая | 1–5 | 10–20 | 500 000 – 1 500 000 |
| Фронтальная портальная | 10–30 | 30–50 | 2 000 000 – 5 000 000 |
| Проходная | 20–100 | 50–150 | от 7 000 000 |
| Автоматизированная | 5–50 | 40–100 | 4 000 000 – 15 000 000 |
Таблица сравнивает ключевые параметры, помогая выбрать камеру под бюджет и объемы. Цены ориентировочные для 2026 года на российском рынке, без учета доставки и монтажа.
«Проходные камеры сокращают время цикла на 40%, что критично для крупных предприятий с жесткими дедлайнами.»
При выборе вида учитывайте специфику отрасли: для судостроения подойдут водоустойчивые модели, для авиаремонта — с антистатическим покрытием.
Требования к помещению для установки пескоструйной камеры
Правильная организация пространства напрямую влияет на безопасность, эффективность и срок службы оборудования. Согласно Сан Пи Н 2.2.4.3359-16 и ГОСТ Р 12.1.007-76, помещение для камеры должно соответствовать строгим нормам по вентиляции, освещению и пожарной безопасности. Несоблюдение приводит к штрафам от Ростехнадзора и рискам для персонала.
Минимальная площадь зала — 50 м² для компактных моделей, с потолками не ниже 4 метров. Это обеспечивает свободный доступ к оборудованию и размещение вспомогательных систем. Полы бетонируют с уклоном 2% к трапам для стока конденсата и абразивной взвеси.

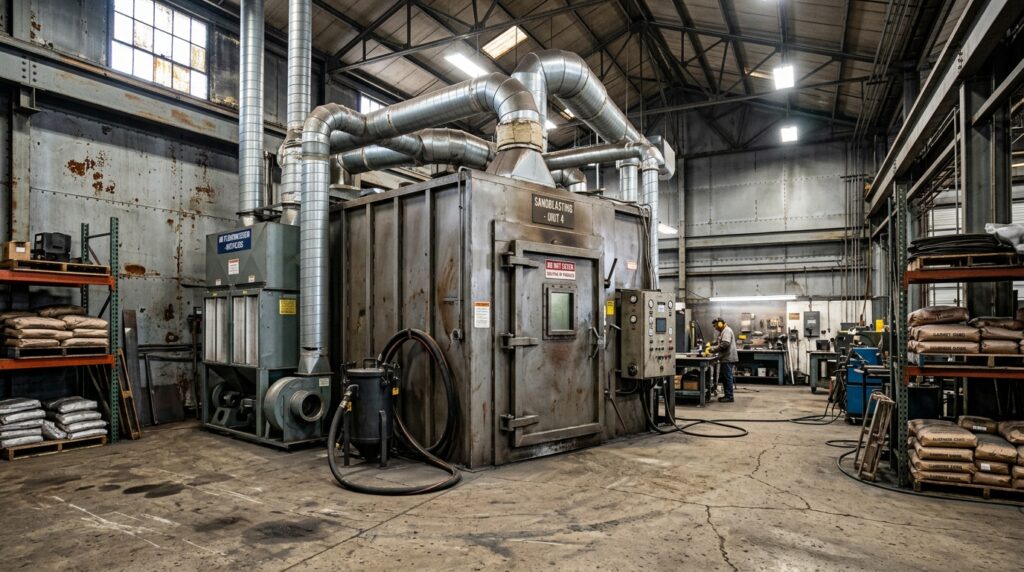

Организованное помещение: камера интегрирована в цех с мощной вентиляцией и отдельной зоной для хранения абразива.
«Вентиляция — ключевой элемент: расход воздуха должен составлять 20 000–50 000 м³/час в зависимости от объема камеры, чтобы пыль не превышала ПДК 6 мг/м³.»
Система аспирации обязательна: циклон + рукавные фильтры с эффективностью очистки 99,9%. Воздуховоды из оцинкованной стали диаметром 300–500 мм выводят загрязнения на крышу. Для регионов с холодным климатом, как Сибирь, предусматривают подогрев приточного воздуха во избежание обледенения.
Электроснабжение — трехфазное 380 В, мощностью от 30 к Вт для малых камер до 100 к Вт для проходных. Автоматы защиты и заземление по ПУЭ обязательны. Освещение — не менее 300 люкс внутри камеры, с герметичными светильниками IP65.
- Вентиляция: местная + общая, с рекуперацией тепла.
- Полы: антистатические, устойчивые к абразиву.
- Стены: обшитые листовой сталью или сэндвич-панелями.
- Двери: герметичные с уплотнителями.
- Зона отдыха: отдельно, с душем и шкафами для спецодежды.
Пожарная безопасность по нормам МЧС: огнетушители порошковые ОВП-10, датчики дыма, отсутствие легковоспламеняющихся материалов в радиусе 5 метров. Абразив хранят в бункерах с виброподачей, вдали от камеры.
Для влажных регионов, таких как Северо-Запад России, добавляют осушители воздуха до 10 г/м³. Шумоизоляция стен снижает уровень до 80 д Б, что соответствует нормам охраны труда. Регулярный мониторинг проводится газоанализаторами для пыли и кремнезема.
«Инвестиции в качественное помещение окупаются за счет снижения простоев: правильная вентиляция продлевает жизнь фильтров в 2 раза.»
При проектировании консультируйтесь с инженерами: для типового цеха в Подмосковье потребуется проект согласованный с местным Роспотребнадзором.
Это минимизирует риски и обеспечит бесперебойную работу.
Основные компоненты и их характеристики
Каждый элемент пескоструйной камеры играет роль в общем цикле обработки. Корпус изготавливают из листовой стали S355 толщиной 4–10 мм с антикоррозийным покрытием. Двери — раздвижные или поворотные с доводчиками и витражами из ламинированного стекла 10 мм для наблюдения.
Иллюминаторы оснащают защитой от истирания: поликарбонат или сапфировое покрытие. Внутренняя облицовка — резиновыми матами 6–8 мм или сменными пластинами из полиуретана, выдерживающими удары на скорости 100 м/с.
«Качественная облицовка снижает время на ремонт в 5 раз: вместо ежедневной замены — раз в квартал.»
Система абразивоподачи включает бункер емкостью 500–5000 кг с вибратором и дозатором. Пневматический транспорт через шланги Р6М диаметром 25 мм обеспечивает равномерный поток. Регулятор давления 4–8 бар с манометрами Bosch Rexroth.
Пистолеты и сопла — ключевые расходники. Сопла из карбида вольфрама диаметром 5–10 мм служат 200–500 часов. Керамические варианты дешевле, но изнашиваются в 3 раза быстрее. Автоматические манипуляторы с ЧПУ для проходных камер повышают точность до 0,1 мм.
| Компонент | Материал | Срок службы, часов | Стоимость замены, руб. |
|---|---|---|---|
| Сопло вольфрамовое | Карбид вольфрама | 400–600 | 5 000 – 10 000 |
| Облицовка резиновая | Неопрен | 2000–5000 | 50 000 – 150 000 |
| Фильтры HEPA | Синтетический волокно | 5000–10000 | 20 000 – 80 000 |
| Шланг абразива | Резина армированная | 1000–2000 | 10 000 – 25 000 |
Таблица отражает эксплуатационные расходы на 2026 год. Выбор материалов определяет общую надежность: для тяжелых абразивов — вольфрам, для сухого песка — полиуретан.
Вентиляционный блок с циклоном разделяет абразив от пыли, возвращая 95% материала в цикл. Барабанные сита калибруют фракцию 0,2–2 мм. Датчики уровня и давления интегрируют с PLC-системой для автоматической остановки при засорах.
Компрессорная станция — отдельный узел: винтовые модели Abac или Atlas Copco мощностью 15–75 к Вт с ресивером 500–2000 л. Сущность масла — синтетика для минуса 40°C. Автоматика регулирует давление под нагрузкой.
- Датчики: вибрации, температуры, влажности.
- Пульт управления: сенсорный с USB для логов.
- Системы безопасности: аварийный душ, блокировка дверей.
Интеграция Io T в современных камерах позволяет мониторить через app: расход абразива, скорость износа. Это снижает затраты на 20–30% за счет предиктивного обслуживания.
Процесс эксплуатации и обслуживание
Запуск камеры начинается с проверки компрессора и вентиляции. Загрузка абразива в бункер — фракция 0,5–1 мм для стали. Оператор в СИЗ надевает шлем с подачей воздуха 300 л/мин. Давление в сопле 6–7 бар, расход абразива 20–50 кг/ч.
Цикл обработки: 10–30 мин на деталь, с равномерным перемещением сопла на расстоянии 20–50 см. После — продувка сжатым воздухом и инспекция. Остатки абразива рециркулируют через сито, отсев утилизируют как отход II класса.
«Ежедневный осмотр сокращает аварии на 70%: проверяйте сопла, шланги и фильтры перед сменой.»
Обслуживание по графику: еженедельно — чистка циклона, ежемесячно — замена масла в компрессоре, ежеквартально — облицовка. Промывка системы паром каждые 6 месяцев предотвращает коррозию. Журнал учета фиксирует параметры и дефекты.
- Предстарт: тест давления и вентиляции.
- Во время работы: мониторинг датчиков.
- После смены: слив конденсата, уборка.
- Профилактика: калибровка PLC.
Обучение персонала — 40 часов по программе Ростехнадзора. Сертификация операторов продлевается ежегодно. В случае поломки — диагностика сканером OBD для пневмосистем.
Экономия достигается за счет рециклинга: возврат 90% абразива снижает себестоимость обработки до 50 руб/м². Мониторинг энергопотребления через счетчики помогает оптимизировать режимы.
Частые вопросы и ответы
Как выбрать фракцию абразива для разных материалов?
Фракция зависит от твердости и толщины покрытия. Для алюминия — мелкий электрокорунд 0,2–0,5 мм, для стали — средний 0,5–1 мм, для бетона — крупный 1–2 мм. Тестируйте на образцах: скорость абразии 5–20 г/мин/см². Избегайте переизноса — меняйте при засорении.
- Мягкие металлы: стеклогранулят F12–F20.
- Тяжелые: гранат 80/120 меш.
- Чувствительные: пластик или содовый абразив.
Сколько стоит эксплуатация камеры в год?
Для камеры 3x2x2 м — 500–800 тыс. руб/год. Расход абразива 20–30% от загруженного, фильтры — 100 тыс. руб, электричество — 200 тыс. руб при 8 ч/день. Экономия от рециклинга — 40%. В 2026 году цены выросли на 15% из-за инфляции.
Как обеспечить безопасность оператора?
Используйте костюм БЛОПЕР с давлением воздуха 250–350 л/мин, шлем с визором и подачей кислорода. Автоматическая блокировка при открытии дверей. Ежегодный медосмотр на силикоз. Уровень шума — наушники, пыль — ПДК ниже 4 мг/м³.
Можно ли сделать камеру самостоятельно?
Не рекомендуется: риски несоответствия нормам Сан Пи Н и авариям. Профессиональная сборка с гарантией — от 2 млн руб. Самоделка обойдется в 500 тыс., но без вентиляции и автоматики срок службы — 2 года вместо 10. Лучше купить б/у с проверкой.
Какие ошибки допускают новички при установке?
Недооценка вентиляции — приводит к запылению цеха. Неправильный фундамент — вибрации разрушают конструкцию. Игнор заземления — риск поражения током. Всегда привлекайте инженера для проекта и пусконаладки.
- Проверить уклон пола.
- Установить рекуператор.
- Согласовать с надзором.
Какова окупаемость оборудования?
При обработке 100 м²/день — 1–1,5 года. Себестоимость 30–70 руб/м² против аутсорса 150–300 руб. Для автосервисов — быстрее за счет объема. В 2026 году спрос на услуги вырос на 25% из-за импортозамещения.
Заключительные мысли
Пескоструйная камера — надежное решение для профессиональной обработки поверхностей, обеспечивающее качество Sa 2.5 и экономию за счет рециклинга абразива. Мы рассмотрели типы конструкций, ключевые компоненты, процесс эксплуатации и меры безопасности, а также ответили на частые вопросы для практического применения.
Для успешного внедрения выбирайте камеру по объему работ, инвестируйте в качественную вентиляцию и автоматику, проводите регулярное обслуживание и обучайте персонал. Это минимизирует простои и продлит срок службы до 10–15 лет.
