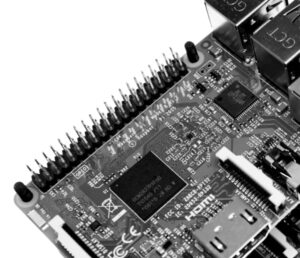

За двадцать пять лет работы в электронной промышленности я прошел путь от монтажника до ведущего инженера. За это время мои руки собрали тысячи плат, а глаза проверили десятки тысяч дорожек. Производство печатных плат — это не магия, а строгая последовательность операций, где каждая деталь критически важна. Сегодня я подробно опишу этот процесс, чтобы вы понимали, какой путь проходит макет, прежде чем стать «мозгом» вашего устройства.
Подготовка и формирование рисунка: основа всего
Всё начинается с заготовки — листа стеклотекстолита, слоистого материала из стеклоткани, пропитанной эпоксидной смолой. Это основа будущей платы. Её поверхность тщательно очищают от окислов и загрязнений химическим и механическим способом. Чистота поверхности — первый и обязательный залог качества: любая микроскопическая пылинка приведет к обрыву дорожки.
Далее на очищенную поверхность наносят светочувствительный состав — фоторезист. Процесс происходит в условиях, исключающих попадание ультрафиолета. После этого на заготовку накладывается фотошаблон — прозрачная пленка с точным рисунком будущих проводников и контактных площадок. Под мощным излучением УФ-ламп незасвеченные участки фоторезиста полимеризуются, а те, что под непрозрачными областями шаблона, остаются нетронутыми. На специальном оборудовании можно посмотреть все этапы фотолитографии в деталях. Последующим травлением в щелочном растворе удаляется незасвеченный фоторезист, обнажая медь именно в тех местах, где должны будут проходить дорожки.
Травление, металлизация и финишная обработка
Следующий ключевой этап — химическое травление меди. Заготовка погружается в ванну с раствором хлорного железа или аммиака. Агрессивная среда растворяет медь со всех незащищенных фоторезистом участков. В итоге на поверхности остается только нужный рисунок из медной фольги. После этого слой затвердевшего фоторезиста смывают, и перед нами предстает чистая медная топология платы.
Однако голой меди для долговечной работы недостаточно. Её необходимо защитить от окисления и обеспечить паяемость. Для этого выполняют металлизацию отверстий (если плата двухслойная) и наносят финишное покрытие. Сверлятся монтажные и переходные отверстия, чьи стенки затем активируются и осаждаются химической медью — это сложный процесс, обеспечивающий электрический контакт между слоями. Финишное покрытие может быть разным: паяльная маска (зеленый или другой цветной полимер, защищающий все, кроме контактных площадок), а на сами площадки наносят либо иммерсионное олово (простые платы), либо золочение (для контактов высокой надежности), или серебрение.
Завершает процесс нанесение маркировки — шелкографии, контроль на автоматическом оптическом сканере и, наконец, фрезеровка контура. Каждая плата проверяется на соответствие электрическим параметрам, особенно на отсутствие коротких замыканий и обрывов.
Весь этот многоступенчатый путь от листа текстолита до готовой платы — это воплощение инженерной мысли в материале. Скрупулезное соблюдение технологии на каждом этапе — от очистки до финишного покрытия — определяет надежность конечного изделия. В современном мире, где электроника управляет всем, от кофемашины до космического аппарата, качество печатной платы является фундаментальным. Именно этот невидимый миру «скелет» обеспечивает точное взаимодействие компонентов, долгий срок службы и стабильность работы. Понимание процесса её создания позволяет по-настоящему ценить сложность, скрытую в привычных нам устройствах.
