В системах автоматизации, где надёжность является не пожеланием, а строгим требованием, выбор компонентов определяет успех всего проекта. На протяжении многих лет работы инженером-проектировщиком я сталкивался с десятками модулей ввода-вывода, и некоторые решения заслуживают отдельного, подробного разбора. Сегодня я хочу поделиться с вами анализом 16-канального дискретного входа 750-1405 от WAGO. Мы разберём его устройство, ключевые особенности и практические аспекты применения, чтобы вы могли принимать взвешенные технические решения.
Конструкция и аппаратная часть: что скрыто внутри

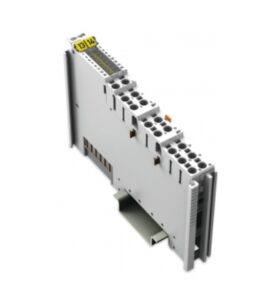

Модуль 750-1405 представляет собой классический представитель семейства WAGO I/O SYSTEM 750. Его конструкция отражает немецкий подход к инженерии: рациональность, надёжность и ремонтопригодность. Давайте рассмотрим его аппаратную часть поэтапно.
Первое, на что обращаешь внимание, – это клеммник. Он выполнен из прочного диэлектрического материала, устойчивого к механическим напряжениям и вибрации. Клеммы CAGE CLAMP® являются визитной карточкой продукции WAGO. Их конструкция обеспечивает безвинтовое подключение проводников сечением до 1.5 мм². Для коммутации вам потребуется лишь отвёртка с прямым шлицем: вы вставляете оголённый конец провода в клемму, а подпружиненный зажим надёжно его фиксирует. Это решение исключает самопроизвольное ослабление контакта, что критически важно для объектов с постоянной вибрацией.
Каждый из 16 каналов имеет собственную группу светодиодных индикаторов. Два светодиода на канал отображают:
- Наличие напряжения на входе.
- Статус обработки сигнала внутренней логикой модуля.
Такая двухуровневая индикация позволяет мгновенно диагностировать проблему: отсутствует сигнал от датчика или же неисправна сама линия связи с контроллером. Цифровая часть модуля, включая гальваническую развязку, обеспечивает защиту контроллера от высоковольтных выбросов и помех, возникающих в промышленных сетях. Развязка выполнена по групповой схеме, что является оптимальным балансом между стоимостью и защищённостью для большинства применений.
Применение в промышленных системах: логика и обоснование выбора
Основная задача данного модуля – преобразование сигналов от дискретных датчиков (конечных выключателей, кнопок, бесконтактных датчиков) в цифровой код, понятный программируемому логическому контроллеру (ПЛК). Его сфера применения чрезвычайно широка: от конвейерных линий и систем вентиляции до сложных технологических установок.
При выборе модуля ввода для проекта необходимо руководствоваться несколькими ключевыми параметрами. Для 750-1405 они выглядят следующим образом:
- Напряжение питания: 24 В постоянного тока. Это стандарт для цепей управления в современной промышленности.
- Количество каналов: 16. Данное значение является компромиссом между плотностью монтажа и удобством диагностики. Модули с большим числом каналов сложнее обслуживать при отказе.
- Гальваническая развязка: Наличие развязки между входными цепями и шиной полевой шины – обязательное требование для построения устойчивых систем.
- Совместимость: Модуль монтируется на DIN-рейку и интегрируется в систему через шину WAGO I/O SYSTEM, поддерживающую все основные полевые протоколы (PROFIBUS, EtherCAT, PROFINET, Modbus и др.).
Практический процесс подключения и настройки интуитивно понятен. После механического монтажа модуля на рейку и подключения шины вы производите коммутацию внешних датчиков. Обратите внимание на правильность подключения общего провода и полярности для датчиков постоянного тока. Детальные технические характеристики и документацию всегда можно найти на странице продукта, например, на https://wago.su/product/7501405/. Далее, в среде программирования вашего ПЛК вы настраиваете конфигурацию модуля, которая, как правило, сводится к назначению ему корректного адреса в сети. После этого каждый входной бит начинает отображаться в процессорном образе входов, и вы можете использовать его в своей логической программе.
Главная мысль, которую я хочу донести, заключается в том, что ценность таких модулей, как 750-1405, раскрывается не в лабораторных условиях, а в долгосрочной эксплуатации на реальном объекте. Их надёжность, определяемая качеством компонентов, продуманностью схемотехники и удобством монтажа, напрямую влияет на коэффициент готовности оборудования и, как следствие, на экономическую эффективность всего предприятия. Выбирая компоненты с предсказуемым и долгим жизненным циклом, вы не просто приобретаете «железо». Вы инвестируете в стабильность и бесперебойность своих технологических процессов, минимизируя риски простоев и затраты на последующее обслуживание. Именно этот системный подход к выбору оборудования отличает профессионала, который строит решения на годы вперёд.
